Apache Web Server Architecture

Nguồn tham khảo: Udemy — Developer to Architect Series

Mục tiêu bài viết

• Hiểu Apache xử lý request bên trong như thế nào.
• Nắm mối quan hệ Connection → Thread → CPU/Memory/I/O.
• Phân biệt flow xử lý Static vs Dynamic content.
• Hiểu tại sao load tăng dẫn đến bottleneck ở CPU hoặc Memory.

---

1) Request–Response Model

Client
  │ HTTP Request
  ▼
Apache Web Server
  │ Process
  ▼
HTTP Response
  │
  ▼
Client

Mô hình này tương tự các server khác: Tomcat, WildFly/JBoss, Jetty.

---

2) Connection → Worker Thread

Mỗi client tạo một connection → tiêu tốn một lượng memory nhất định.

Apache lấy một worker thread từ thread pool để xử lý request:

                Apache
                   │
          ┌────────┴────────┐
          │  Worker Thread  │
          │      Pool       │
          └────────┬────────┘
                   │
       ┌───────────┼───────────┐
       ▼           ▼           ▼
    Thread 1    Thread 2    Thread 3
       │           │           │
    Client 1    Client 2    Client 3

1 Connection → 1 Worker Thread

---

3) Persistent Connection

Apache hỗ trợ reuse connection:

Connect
  ├── Request 1 → Response
  ├── Request 2 → Response
  └── Request 3 → Response

→ Không tạo connection mới liên tục → giảm connection creation latency.

---

4) Static Content Request Flow

Client → Connection → Worker Thread
                           │
                      Check resource
                      ┌────┴─────┐
                      ▼          ▼
                    RAM        Disk
                    Cache ⚡    I/O 🐌
                      └────┬─────┘
                           ▼
                        Response → Client

• RAM Cache hit → nhanh.
• Disk I/O → chậm hơn + Apache có thể ghi thêm logs → tạo thêm disk I/O.

---

5) Dynamic Content Request Flow

Client → Connection → Worker Thread
                           │
              ┌────────────┼──────────────┐
              ▼            ▼              ▼
             CPU         Memory         Network
              │                           │
         Processing                ┌──────┴──────┐
              │                    ▼             ▼
              │                 Database      Service
              │                    └──────┬──────┘
              │                           ▼
              │                         Data
              └───────────────────► Generate HTML
                                          │
                                       Response → Client

Dynamic request phải: nhận request → chạy script → consume CPU/Memory → gọi DB/Service → generate response.

---

6) Thread làm 2 loại công việc

                 Worker Thread
                       │
             ┌─────────┴─────────┐
             ▼                   ▼
         Processing               I/O
             │                   │
        CPU + Memory       Disk / Network

Processing	I/O
Calculate, Parse	Đọc file
Generate HTML	Gọi Database
Business logic	Gọi Service
	Ghi Log

---

7) Khi Load tăng

Clients ↑
   │
   ▼
Connections ↑
   │
   ▼
Threads ↑
   ├────► Memory ↑
   └────► CPU ↑
          │
          ▼
     RESOURCE EXHAUSTION

CPU-intensive → CPU trở thành bottleneck trước.

Memory-intensive (nhiều connections/threads, ít computation) → Memory trở thành bottleneck trước.

---

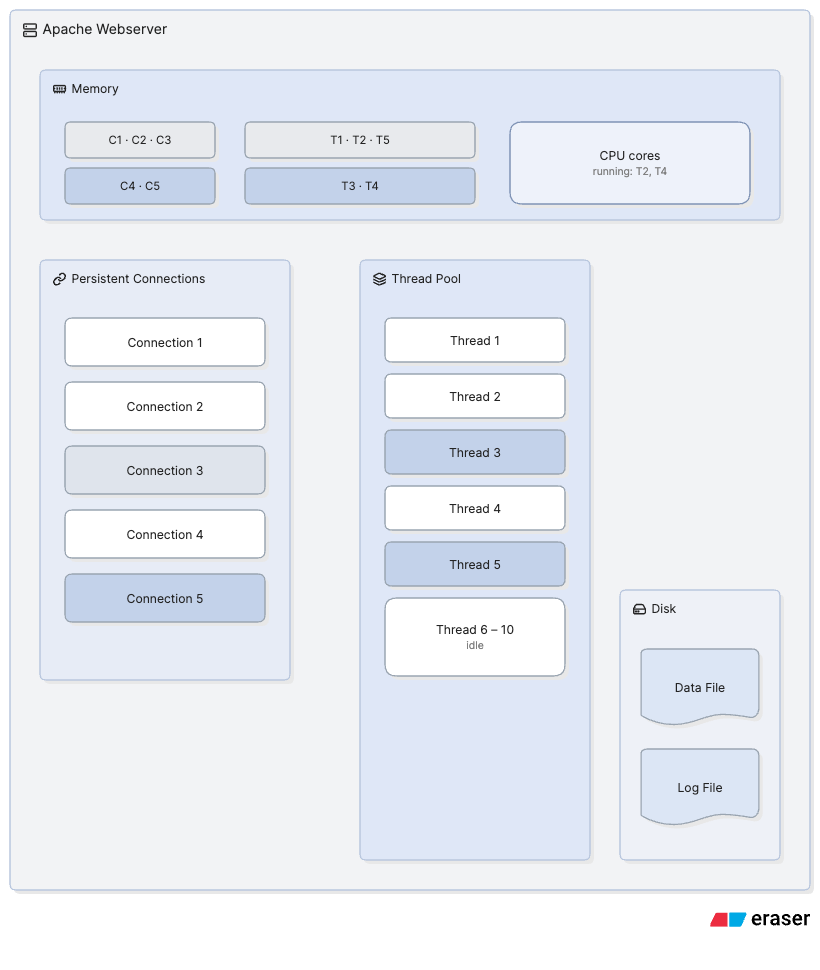

8) Architecture tổng thể

                         CLIENTS
                 ┌────────┼────────┐
                 ▼        ▼        ▼
              Client   Client   Client
                 └────────┼────────┘
                          │ HTTP
                          ▼
                 ┌──────────────────┐
                 │      APACHE      │
                 │   Connections    │
                 └────────┬─────────┘
                          ▼
                 ┌──────────────────┐
                 │  Worker Thread   │
                 │      Pool        │
                 └────────┬─────────┘
                          │
                ┌─────────┴─────────┐
                ▼                   ▼
           STATIC REQUEST       DYNAMIC REQUEST
                │                   │
          ┌─────┴─────┐       ┌─────┴──────────┐
          ▼           ▼       ▼                ▼
        RAM          Disk    CPU             Network
       Cache          I/O     │           DB / Service
          └────────────┬──────┘
                       ▼
                  HTTP Response → CLIENT

---

Tóm tắt

Connection → Thread Pool → CPU → Memory → I/O

Khi traffic tăng, số connection/thread tăng và kéo theo mức sử dụng memory + CPU tăng.

Đây là tiền đề cho câu hỏi tiếp theo:

Apache scale như thế nào khi traffic tăng? Vertical hay Horizontal scaling?
